4-20mA 0-20mA
RN400-T2CS

4-20mA 4채널 클라우드 데이터로거 RN400-T2CS
지원 센서: 4-20mA(0-20mA) 출력 센서

WiFi-ENT 지원, 긴급 전화알림, 스마트폰 원격 모니터링
완전 무선, 방수, 부저 내장, 데이터 백업, 배터리 전원, UPS 지원

< 채널정보 >
CH1: 4-20mA
CH2: 4-20mA
CH3: 4-20mA
CH4: 4-20mA

RN400-T2CS, 와이파이 4-20mA 4채널 데이터로거
4-20mA 0-20mA

와이파이를 내장한 환경 계측기, 인공지능 클라우드와 소통 시작

  • 이미지 영역

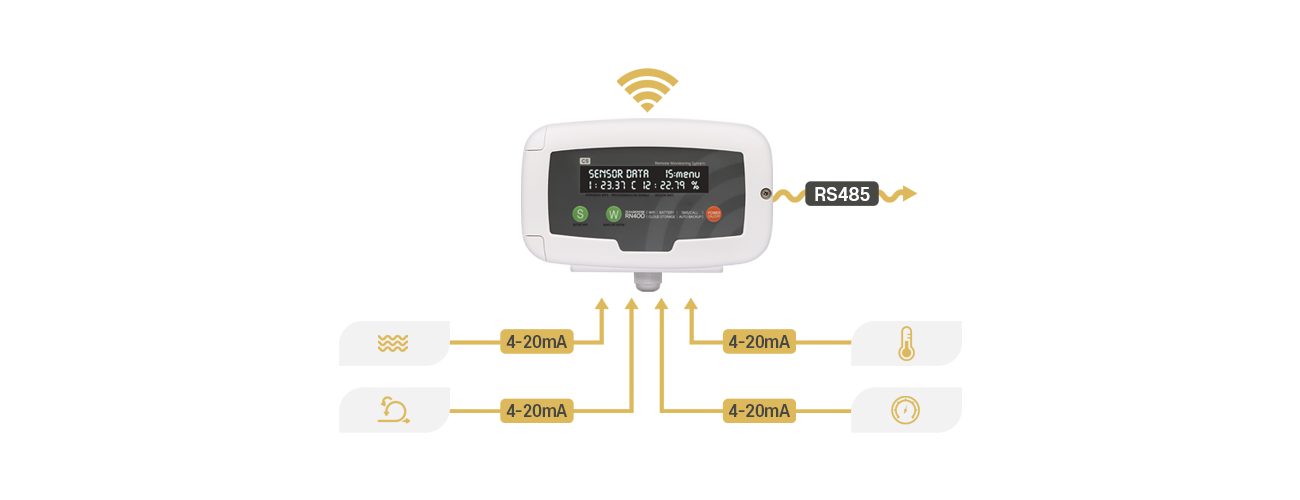

    실시간 모니터링 4-20mA 4채널 동시 측정

    4-20mA(0-20mA) 출력을 디지털로 전환하고, 최대 4채널 지원합니다.

  • 이미지 영역
    기업용 WiFi 지원 데이터 보안

    측정 데이터는 WiFi로 전송되며, 엔터프라이즈급 와이파이도 지원합니다.

  • 이미지 영역
    클라우드 모니터링 구독형 소프트웨어

    기성복 같은 라디오노드365를 제공합니다. 로그인만 하세요. SDK는 문의주세요.

4-20mA 출력 센서의 디지털 출력 표준, RN400-T2CS

IoT를 위해 준비된, WiFi로 데이터 전송하는 데이터로거

  • 4-20mA(0-20mA) 출력
    디지털 전환

  • UPS 내장 등
    효율적인 전원 설계

  • 편리한 사용을 위한
    스케일 설정 지원

  • 통합 관리를 위한
    RS-485 출력 지원

  • 네트워크 끊김 시 자동 백업
    네트워크 복구 시 전송 재시도

  • 라디오노드365 & 사용자 소프트웨어로 데이터 전송 지원

RN400-T2CS, 4-20mA 데이터로거 사용 방법
RN400-T2CS, 4-20mA 데이터로거 특장점
  • 기존 4-20mA 출력 센서 그대로 사용
    기존 4-20mA 출력 센서 그대로 사용

    압력, 유량, 가스 등 다양한 센서의 4-20mA, 0-20mA 출력을 디지털로 변환합니다. 외장 센서 연결 방식이기때문에 채널 확장이 보다 쉽고, 최대 4채널까지 통합관리 할 수 있도록 설계되었습니다.4-20mA 스케일러 값이 내장되어 있고, 캘리브레이션 소프트웨어를 제공합니다. 다양한 이벤트 모드도 지원합니다.

  • 고성능 메모리 F-RAM 탑재
    고성능 메모리 F-RAM 탑재

    RN400에서 측정되는 모든 데이터는 F-RAM에 저장됩니다. F-RAM은 전원이 없어도 내용이 지워지지 않는 비 휘발성 메모리로 일반 플래시 메모리보다 속도가 100배 빠르고, 쓰기 내구성이 매우 높습니다. 측정된 데이터는 F-RAM에 저장되고 전송주기마다 데이터를 사용자가 원하는 곳으로 전송합니다. 와이파이가 끊겼을때에도 데이터는 계속 저장되므로 안심하시고 모니터링하세요.

  • 방대한 클라우드 저장용량
    방대한 클라우드 저장용량

    아직도 종이 기록계 혹은 메모리 타입의 기록계를 사용하시나요? RN400은 모든 데이터를 메모리에 저장하고, 저장된 데이터를 라디오노드365로 전송합니다. 클라우드 기반의 모니터링 소프트웨어 '라디오노드365'는 방대한 저장 용량을 제공할 뿐만 아니라 저장되어 있는 자료를 가지고 다양한 기능을 제공합니다. 귀사의 요구사항을 말씀해주시면 개발가능여부를 판단하여 업데이트를 진행하겠습니다. 사용자 서버로 전송을 원하실 경우 별도로 문의해주세요.

  • 강력한 보안의 와이파이
    강력한 보안의 와이파이

    RN400은 기획할 때부터 다국적 기업에서 높은 등급의 와이파이에 대한 기능을 요구받았습니다. 이에 RN400은 엔터프라이즈 보안을 지원하도록 구현되었습니다. 일반적으로 사용하는 가정용 무선 공유기에는 없는 기능이고, 높은 수준의 보안을 요구하는 기업에서 종종 사용하는 경우가 있습니다. 와이파이 엔터프라이즈 보안등급에서 와이파이를 사용하기 위해서는 와이파이 패스워드 뿐만아니라, 별도의 ID/PASSWORD를 전산팀에 등록하고 전산팀으로부터 사용가능한 인증서를 받은 후 사용할 수 있습니다.

  • IP65 방수 등급

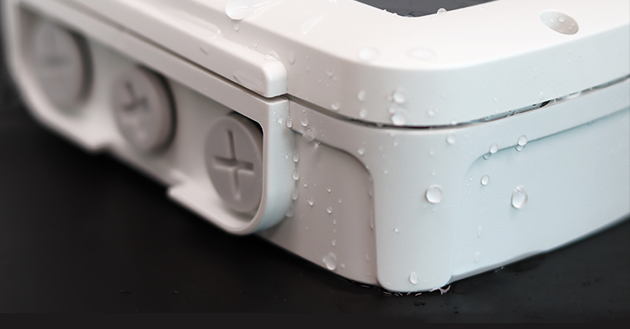

    IP65 방수 등급

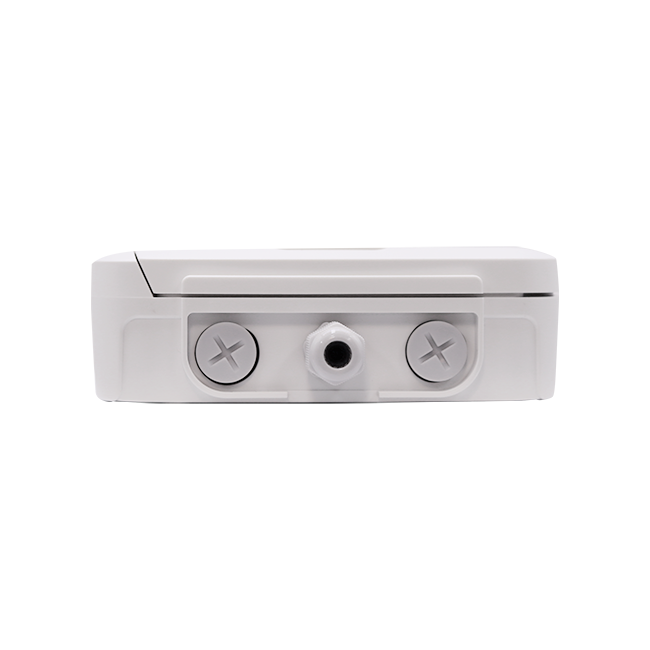

    다양한 환경의 산업 현장이 존재합니다. 물청소가 진행되는 육가공 회사나 약품 소독을 하는 제약/바이오 등 다양한 현장의 요구사항을 반영하여 방수스펙을 갖춘 RN400 제품을 출시했습니다. IP65 등급으로 외형 하우징은 개스캣(Gasket)으로 마감되었고, 센서의 입/출력부는 케이블 글랜드(Cable Gland)로 처리되었습니다.

  • 효율적인 전원 설계
    효율적인 전원 설계

    RN400은 배터리를 사용하여 와이파이 통신을 하기 때문에 배터리 소모량을 잘 설계해야 합니다. 측정주기가 아닐 때에는 배터리를 소모하지 않고 측정/전송시에만 배터리를 사용합니다. DC 전원 사용도 가능합니다. 이때 내장된 배터리가 정전시 즉각적으로 보조 전원 역할을 하도록 BUILT-IN UPS 기능을 회로적으로 구현하였습니다. 정전이 되어도 정상적으로 데이터 수집기능을 수행합니다.

RN400-T2CS, 4-20mA 데이터로거 활용방법

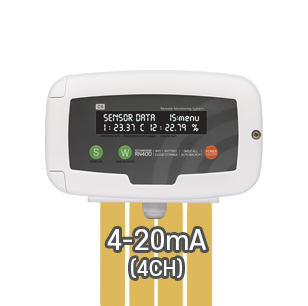

  • 외장 센서 연결

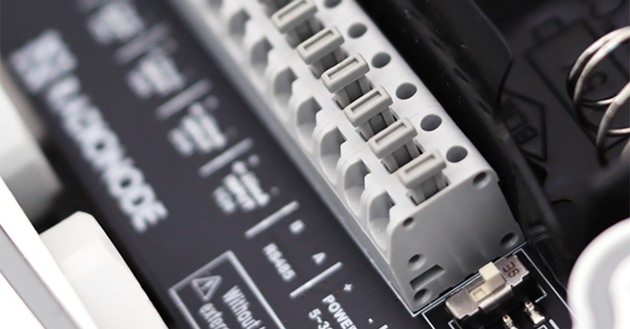

    외장 센서 연결

    기존 4-20mA 출력 센서 사용 가능

    스마트팩토리로 전환하셔도 기존 산업현장에서 사용하시던 센서 그대로 사용하시면 됩니다. 출력만 디지털로 전환하여 최종 목적지(RN365 혹은 사용자 서버)로 전송합니다.

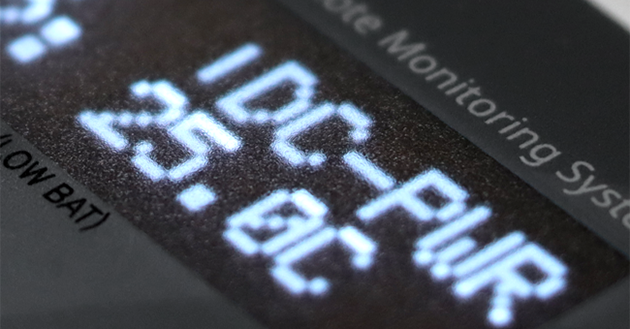

  • OLED 스크린
    OLED 스크린

    냉동고에서도 선명하게 데이터 확인

    전면부에 OLED 스크린이 장착되어있어 어디서든 선명하게 온도, 습도 값을 확인할 수 있습니다. 영하의 냉동고나 외부 혹한의 날씨에도 얼지 않는 OLED 스크린으로 시원하게 데이터를 확인하세요.

  • 방수방진
    방수방진

    GASKET

    온도와 습도를 동시에 측정하는 모델은 IP65 등급의 방수방진 설계 되어있습니다. 다양한 외부환경에서 안정적으로 데이터를 측정하고 전송할 수 있습니다.

  • 알람부저 & 경광등
    알람부저 & 경광등

    센서별 설정한 임계치 반영

    스마트폰으로 관리 현장별 정상 측정 범위를 설정할 수 있습니다. 예들들면 다음과 같습니다. 만약 CH3의 값이 12.0 ~ 33.50 사이을 벗어나면 내장 부저가 울리고, 등록된 담당자에게 알람을 발송합니다.

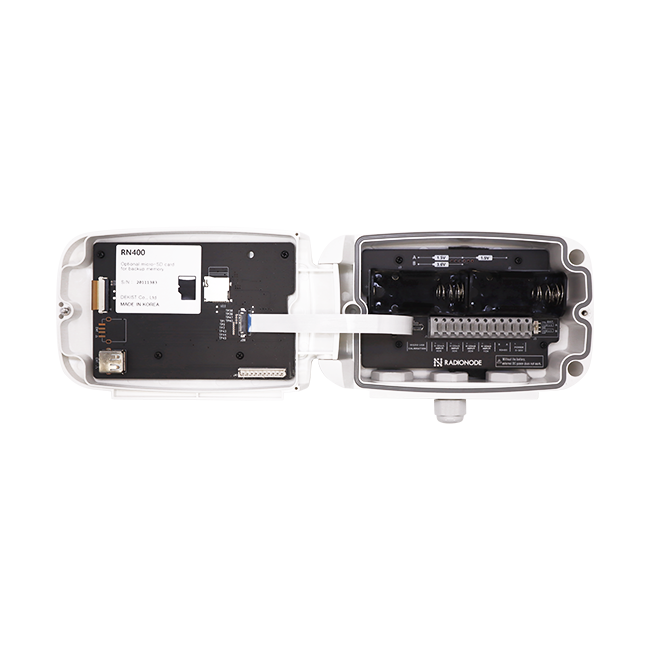

  • Micro SD 카드 백업

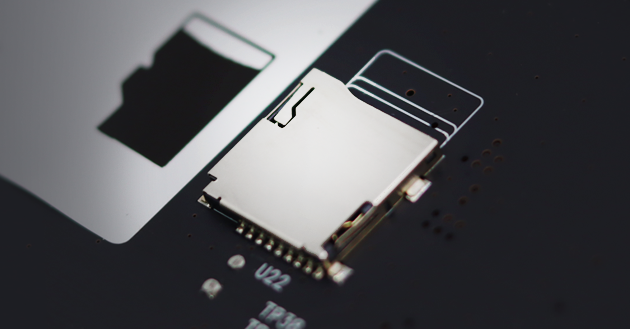

    Micro SD 카드 백업

    엔터프라이즈등급의 와이파이환경에서도 활용

    별도 설정 없이 마이크로 SD카드를 꽂기만 하면 날짜별로 데이터 파일이 저장됩니다. 파일은 CSV형태로 저장되고 일별로 파일이 생성됩니다. 또한 WiFi Enterprise 사용 시에 필요한 인증서를 MicroSD에 보관합니다.

  • 간단한 설치

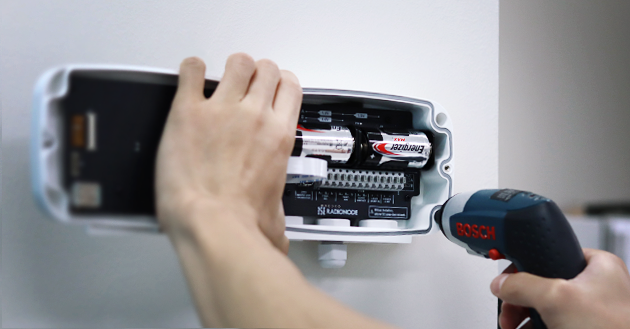

    간단한 설치

    자석거치/나사홀

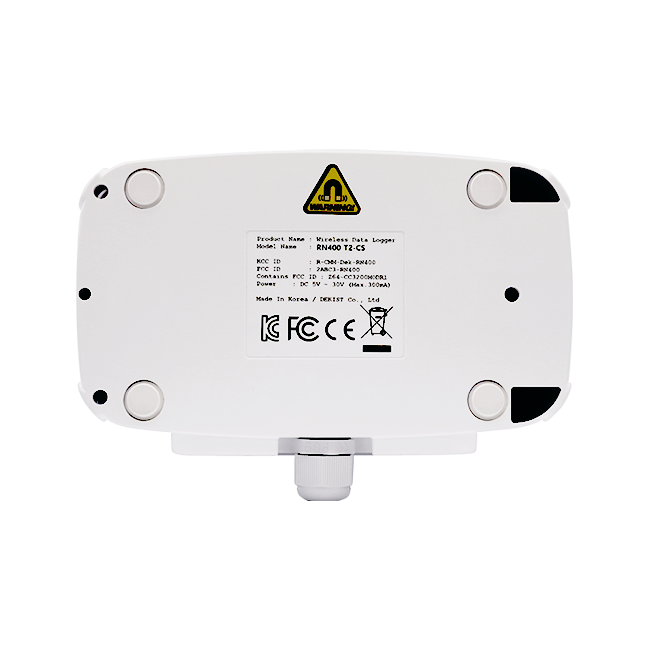

    누구나 쉽게 설치할 수 있도록 RN400의 내부에는 4개의 강력한 자석이 내장되어있습니다. 측정을 원하는 곳에 부착만하시면 간단하게 설치 완료 됩니다. 자석거치가 불가능한 곳은 3개의 나사 홀에 피스로 고정 가능합니다.

  • 리튬 건전지
    리튬 건전지

    주문번호AP-36-1

    제품사양3.6V 리튬 배터리(C타입, 1개)

  • 건전지
    건전지

    주문번호AP-15-1

    제품사양1.5V 알카라인 건전지(C타입, 2개)

  • 12V DC 아답터
    12V DC 아답터
    12V DC 아답터
    12V DC 아답터

    주문번호AP-P1

    제품사양- DC 12V
    - 핀타입
    - 선길이: 3M
